中频感应器在什么情况下需附加导磁体?其导磁体如何设计?

发布时间:2021-03-31点击:993

一般在下述三种情况下,中频感应器上需附加导磁体。

1)为提高感应器效率,驱使有效圈上的电流流经距零件加热表面最近的一面,如内孔感应器、平面感应器、齿槽加热感应器及半轴纵向加热感应器等,近年来外圆感应器也有附加导磁体的。

2)迫使电流按一定的途径流动,以获得均匀加热,如分合型曲轴感应器等。

3)屏蔽磁场,以防止有效圈邻近不需受热的部分发热。

中频感应器上的导磁体常用硅钢片制造。硅钢片的厚度:当f=2500Hz时,厚度为0.35mm;f=8000~10000Hz时,为0.2mm.

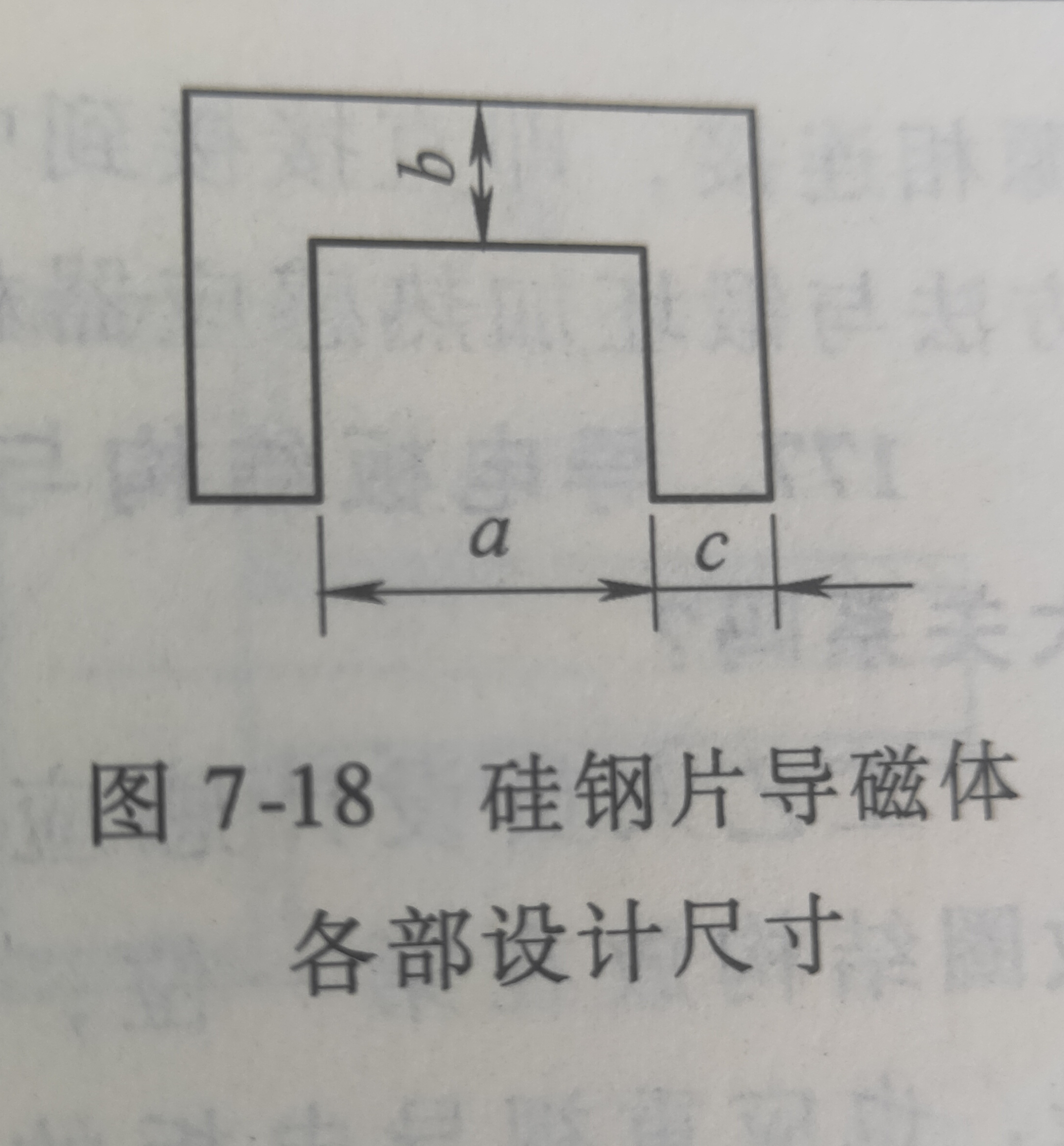

硅钢片导磁体各部设计尺寸如图7-18所示。图中,a=H+(0.5~1.0)mm,c=(0.2~0.75)ac的大小与线圈产生的磁通量有关,增大c可以减少磁感应强度,减少铁损。实际生产中,c常不小于5mm,但也有因结构所限,采用2mm的。b应大于c,一般大于5mm.


导磁体与有效圈间应绝缘,以前采用0.5mm的云母片作绝缘层,近年来已改进使用耐温200℃的导热胶作绝缘层。导磁体应紧紧地固定在有效圈上,为防止硅钢片束受热膨胀而拱起,在有效圈上,常采用在硅钢片间衬垫与硅钢片同尺寸的门形云母片,其厚度为0.2mm,10mm硅片间插入一片。
